1/72 PZL W-3A Sokół
TOPR Rescue Helicopter
Answer – AA72002
Budowa
Polskie konstrukcje lotnicze to raczej niszowy temat dla producentów modeli. W większości przypadków możemy liczyć więc jedynie na rodzimych wytwórców, których zresztą nie ma przecież zbyt wielu. Każdy taki wypust cieszy więc po trzykroć, a zwłaszcza nowożytny – czyli miniatura konstrukcji powstałej po roku 45 ;). Tak też mamy w przypadku Sokoła od Answer. Naprawdę wyczekiwałem tego modelu, zwłaszcza po dość pozytywnych recenzjach jego większego odpowiednika. Model w ramkach wygląda całkiem fajnie, ma tam gdzieniegdzie swoje za uszami (ale nie aż tak jak Anakonda ;P o czym pisał Kamil w recenzji tejże), ale generalnie miałem nadzieję, że uda się z tego short runa złożyć fajny model.

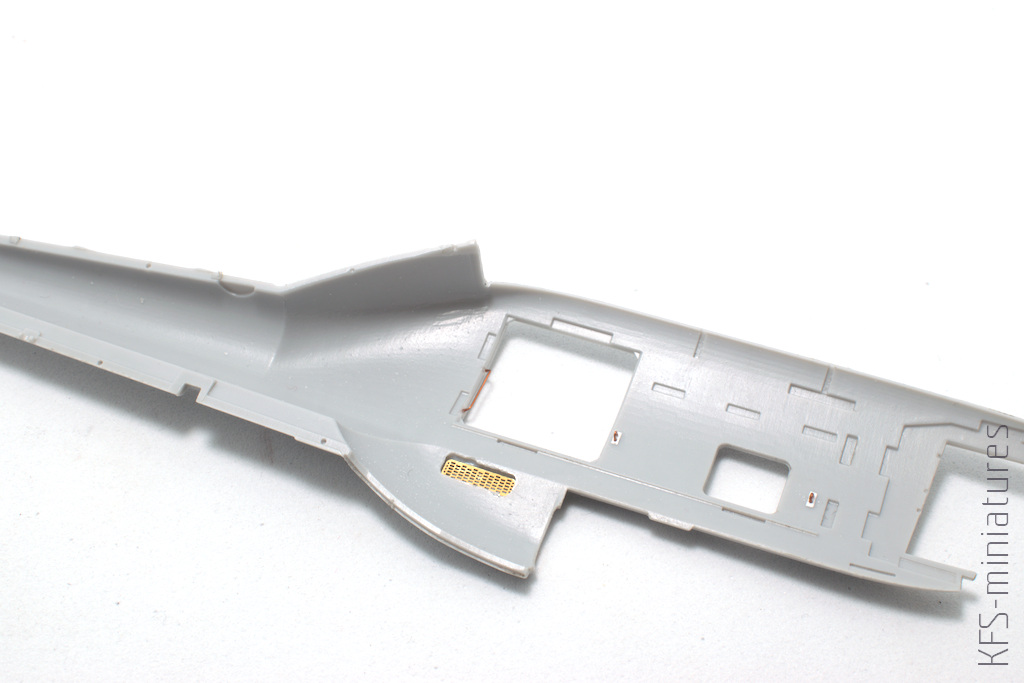

Prace zacząłem od poprawiania niedolanych nitów, linii podziału blach czy poprawianiu ostrości niektórych elementów.
Następnie przeszedłem do wnętrza, frezem w miniszlifierce, zaznaczyłem faktury siedzisk.

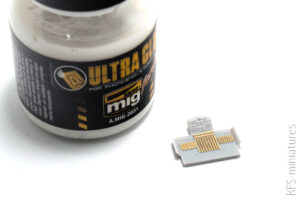

Do klejenia wszystkich załączonych blaszek kabiny pilotów użyłem ultra glue od Ammo. Wspomnę tylko o wielkim nieobecnym, czyli blaszce na tablicę zegarów – YAHU czekamy!
Wnętrze, szczególnie przedziału transportowego, zostało potraktowane bardzo ascetycznie. Widać, że Answer skupił się na elementach zewnętrznych, szkoda. Przy planie wydania tylu wersji tej maszyny przydała by się mała ramka z dedykowanymi akcesoriami do każdej z nich. Aby móc zaglądać do środka musimy wykonać niezbędne przeróbki sami. Na podstawie zdjęć TOPR-owskiego Sokoła dorobiłem kilka szczegółów z kawałków polistyrenu, cienkiej blaszki aluminiowej po opakowaniu cukierków, czy kawałka drutu. Dostałem też kilka wydrukowanych plecaków czy noszy, które zamierzałem wykorzystać. Np. kable do słuchawek i aparatury medycznej uzyskałem nawijając na względnie sztywny cienki drucik resztki miedzianego przewodu.
Linie podziału blach na podłodze przedziału ładunkowego odtworzyłem za pomocą taśmy 3M i szablonów od Hasegawy.
Frezem pogłębiłem dedykowane gniazda na blaszane siatki.
Lubię przed malowaniem posklejać jak najwięcej ‘modułów’. Jeszcze przed wycięciem drobnych elementów z ramek warto je oczyścić z linii łączenia form, ja użyłem do tego celu skrobaka Trumpetera.
Ponadziewałem poszczególne elementy wnętrza na wykałaczki i zabrałem się do kolorowania.
Podłoga nie posiada struktury ryflowanej blachy oryginału, postanowiłem odtworzyć ją więc malowaniem. Użyłem metody modelarzy cywilnych, którzy stosują ją do imitacji elementów z włókna węglowego. Najpierw natrysnąłem całość White Aluminium z palety Xtreme metal od AK, po czym owinąłem plastikowy element kawałkiem rajstopy, naciągając ją aby utworzyły się poszczególne oczka naszej prowizorycznej ‘siatki’. Na taką maskę prysnąłem kolor Jet Exhaust, a kolorem Duraluminium wykończyłem klapki inspekcyjne.
Wnętrze naszego ratunkowego Sokoła, jak już wspomniałem wcześniej, zostało potraktowane przez producenta rzekłbym grzecznie – nonszalancko, bo w praktyce, to go nie ma. Więc wszystko musimy odtwarzać sami. Żeby nie było nam zbyt łatwo, to instrukcja nawet się nie zająknie o kolorach do wnętrza, jakie powinniśmy użyć. Ja oparłem się na zdjęciach egzemplarza TOPRowskiego, choć robiłem wersję wcześniejszą, która miała nieco inny wystrój. Z braku jednak dobrej dokumentacji zdjęciowej, oparłem się na tym co znalazłem na szybko w internetach. Wszelkie te dobroci pomalowałem pędzlem, akrylami od Vallejo.
Z niewiadomych względów, Answer poskąpił na arkuszu kalkomanii nalepki z zegarami, ja do dekoracji powycinałem więc kilka z resztek od innych modeli.
Z pewną dozą niepewności, czy będą finalnie widoczne, wykonałem też osłony przeciwsłoneczne dla pilotów. Spryskałem kawałek cienkiego przezroczystego filmu kolorem clear blue od Tamiya i wyciąłem małe prostokąciki.
Przed złożeniem w całość, na wszelki wypadek napchałem we wszystkie dostępne miejsca ołowiu (o którym instrukcja również nie wspomina) i zabrałem się za zamykanie bryły. Muszę przyznać, że projekt mimo skomplikowanego podziału (czasami aż za bardzo), gdy tylko usuniemy wszystkie mankamenty wtrysku, a musimy być tu bardzo ostrożni i przykładnie hołdować zasadzie ‘zmierz 3 razy zanim utniesz’ , model odwdzięczy nam się naprawdę dobrym spasowaniem. Elementy z miedzianego drutu w miejscu na stelaż wyciągarki powstały, ponieważ w modelu brakuje jednej z ich części. Jeżeli wydaje mi się, że w kilku innych miejscach też czegoś nie mogłem znaleźć, to tu akurat jestem jego braku pewny, bo sama instrukcja skromnie w kroku 41 przemilczała jej numer na ramce. Sprytnie Answer ;)! Pomalowałem też głowicę silnika przed zamknięciem, choć i tak praktycznie jej nie widać (kolor również jest ze zdjęć, instrukcja konsekwentnie milczy na ten temat).
Mając dostępne plany tegoż samego wydawnictwa, zabrałem się za nitowanie. Osobiście lubię je wykonywać w gołym plastiku jeszcze przed podkładem. Za pomocą ołówka przeniosłem siatkę z rysunków – segment po segmencie – na model i nitowadłem od Galaxy Tools wykonałem otwory.
Poprawiania plastiku ciąg dalszy – tym razem popracowałem trochę nad podwoziem,

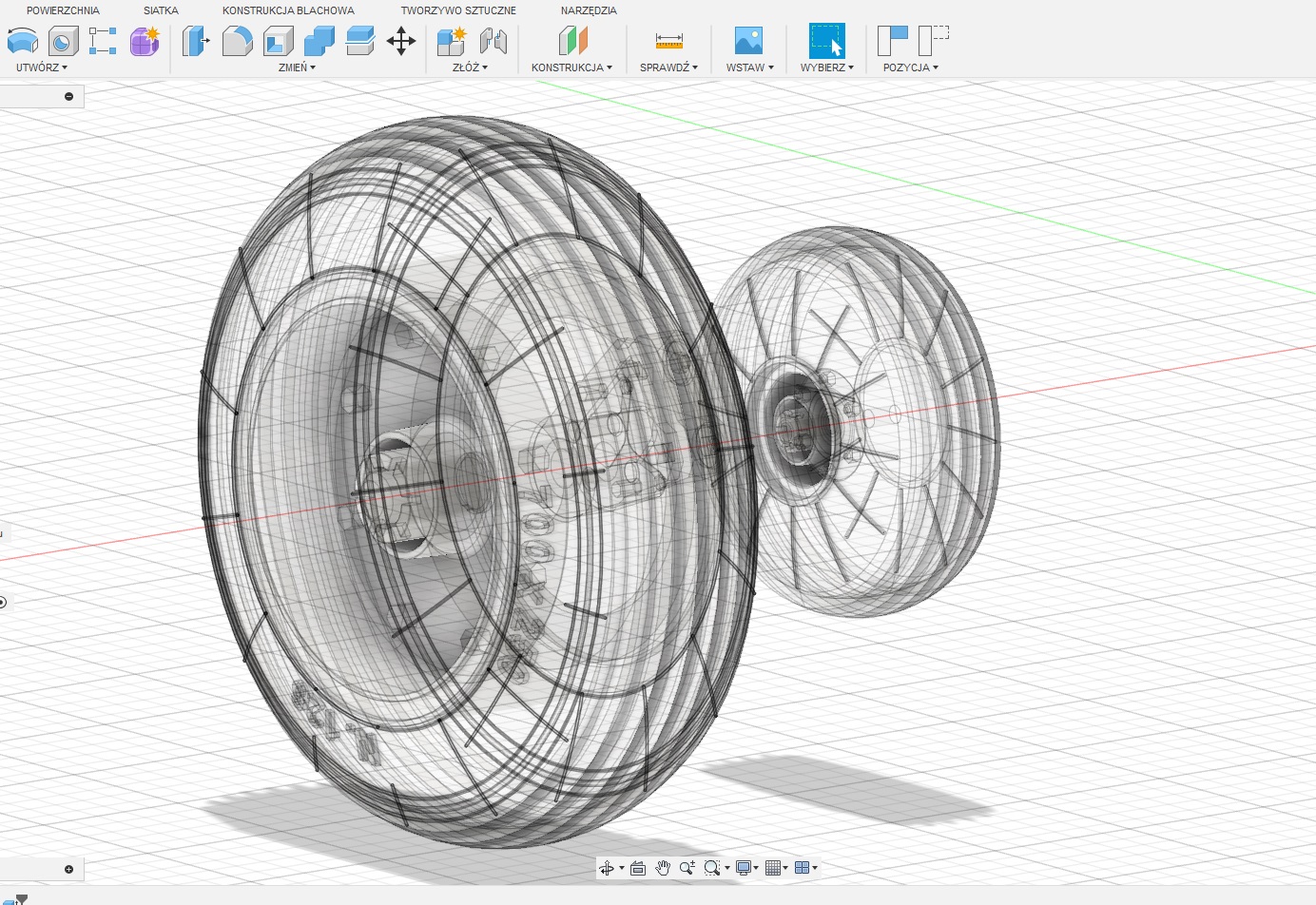

…i kiedy zabrałem się za obróbkę kół i weryfikację ich wyglądu z dokumentacją zdjęciową, to wyszło, że trochę im do oryginału jednak brakuje. Krótki risercz na rynku wykazał brak gotowego zamiennika. W związku, że nieuniknione i tak musiało kiedyś nadejść, po przyspieszonym kursie projektowania z youtuba, powstały pierwsze rysunki 3D, które po kilku poprawkach trafiły do druku.
Efekt był wcale zadowalający, dlatego jeżeli macie ochotę to pliki do druku możecie sobie ściągnąć TUTAJ
Podoklejałem całą metalową drobnicę i dorobiłem kolejne detale z drutu, zamaskowałem też całość dołączonymi maskami, wymieniając na taśmę Tamiya niektóre mniej pokorne permanentnie odklejające się od obłości ich elementy. Sokół był w końcu gotowy do malowania.
Na białym podkładzie z Mr.hobby wymalowałem bazę koloremC707 Colza Yellow od Hataki, po czym od razu zabrałem się do maskowania czerwono-niebieskich pasów LPRu. Zamaskowałem cienką taśmą granice między paskami, i zakleiłem okolice aby nie zachlapać żółtego. Posiłkowałem się też patafixem w wyznaczaniu obłości.
Mieszanką czerwonego i brązu wykonałem preshadeing pod drugi kolor, aby spryskać go bazowym C103 Traffic Red i rozjaśnić środki paneli C062 International orange, dla większego kontrastu.
Do maskowania pod niebieski C272 Ultramarine Blue od Hataki wykorzystałem skrawki taśmy użytej wcześniej. Po pierwsze miał już osłabioną adhezję, a po drugie – moja wewnętrzna cebula nie pozwoliła mi wyrzucić jeszcze dobrej przecież taśmy ;P
Dla podbicia nasycenia kolorów postanowiłem spryskać całość cienką warstwą filtru z X-25 Clear Yellow od Tamki.
Po położeniu pierwszych kalkomani wyszło, że niebieski na naklejkach nie koresponduje z odcieniem niebieskich pasów.
Trzeba było ponownie maskować i rozjaśniać.
Po poprawkach mogłem kontynuować z doklejaniem kalkomanii. Za pomocą płynu Microscale SET, pędzelkiem zwilżałem miejsca, w których miała się znaleźć dana nalepka, aby następnie za pomocą pęsety przenieść kalkomanię na miejsce (kalkomanię wydrukował Techmod, więc nie było strachu aby się rozpadła przy takim przenoszeniu; przy bardziej delikatnych nalepkach trzeba transferować je bezpośrednio z papieru przesuwając na model).
Następnie patyczkiem do uszu usuwałem nadmiar płynu, jednocześnie dociskając kalkomanie w zagłębienia na modelu. Na koniec posmarowałem je płynem SOL, aby nalepka zmiękła i ładnie przyległa do wszelakich nierówności.
Wash wykonałem za pomocą farb olejnych dla plastyków, rozcieńczając je w White Spirit-cie. Dla każdego koloru kamuflażu, dobrałem inny odcień, nie chciałem jednak aby wash rzucał się w oczy jakoś specjalnie, dlatego rozcieńczyłem go dość mocno.
Za silnikami, przy pomocy koloru X-19 Smoke od Tamki wypsikałem aerografem lekkie okopcenia – znów nie chciałem aby były jakoś specjalnie kontrastowe bo widać je na niewielu zdjęciach ratunkowych Sokołów. Dlatego starałem się być raczej oszczędny w dozowaniu farby.
Wszystkie imitacje gumowych uchwytów na rączkach wymalowałem gęstą ciemnoszarą farbą, aby w miejscach jej aplikacji zwiększyć średnicę pomalowanych elementów.
Lampy pozycyjne pokryłem ciekłym chromem Molotowa, i wedle potrzeby pokryłem transparentnymi kolorami z palety Crystal Ammo.
Na koniec zabrałem się za wirniki. Po nałożeniu kolorów bazowych, szarymi kredkami od AK, lekko zwilżonymi w wodzie, narysowałem kreski wzdłuż łopat, i roztarłem je wystrzępionym pędzlem wertykalnie po całej długości. Czynność powtórzyłem dla wszystkich elementów, z obu stron.
Pozostało mi złożyć wszystko do kupy, zdjąć maskowanie i model był gotowy.
Po budowie mam mieszane uczucia co do oceny tej miniatury. Z jednej strony, projekt wydaje się przemyślany i w większości przypadków całkiem sensowny. Z drugiej, mamy braki w odwzorowaniu wnętrza dla poszczególnych wersji (jak i zresztą ogółu – np. brak podstawowych nalepek na tablice przyrządów). Aby model składał się zgodnie z projektem, musimy włożyć sporo wysiłku w obróbkę części i doprowadzeniu ich do stanu, w którym będą do siebie pasowały. Ale jak już to zrobimy, to wszystko w większości się schodzi niemalże idealnie. Gdyby producent wymienił narzędziownię (a po wyglądzie wyprasek pakowanych do Anakondy powinien to uczynić jak najszybciej) np. na tą z której korzysta Clear prop zdecydowanie mógłbym z czystym sumieniem polecić ten model. Tymczasem domyślam się, czemu w internecie nie widać zbyt wielu relacji, jak i gotowych modeli tego śmigłowca. Jeżeli czekałem z wypiekami na twarzy na następny w kolejce wypust – Biesa, to teraz jakoś mi ochota lekko przeszła. Nie zasypiajmy jednak gruszek w popiele, jeżeli producent poprawi (a właściwie wymusi na dostawcy form i gotowych wyprasek) wykonanie tego co zostało zaprojektowane, spokojnie będzie mógł konkurować z czeskimi czy ukraińskimi wygami rynku short runów. Na co szczerze liczę. Na tę chwilę jednak, Sokół to pozycja raczej dla doświadczonych modelarsko pasjonatów polskiego współczesnego lotnictwa.
Łukasz Kulfan

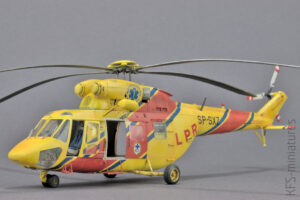

Poniżej przedstawiam krótką galerię gotowego modelu, tradycyjnie po zdjęcia w lepszej rozdzielczości zapraszam na forum pwm.org.pl
